數碼管顯示器 RS485 modbus-rtu協議通信

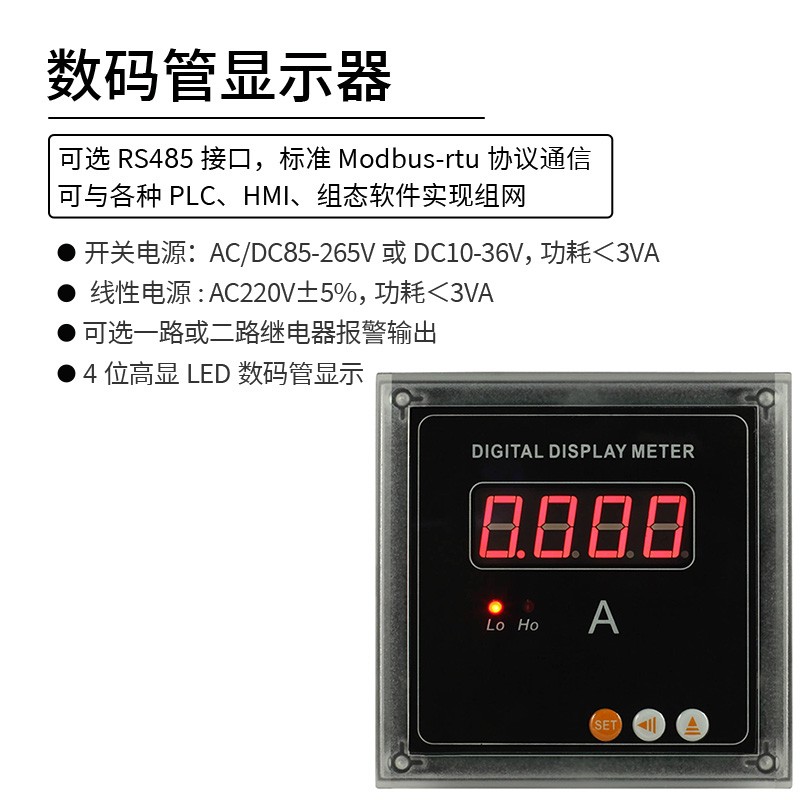

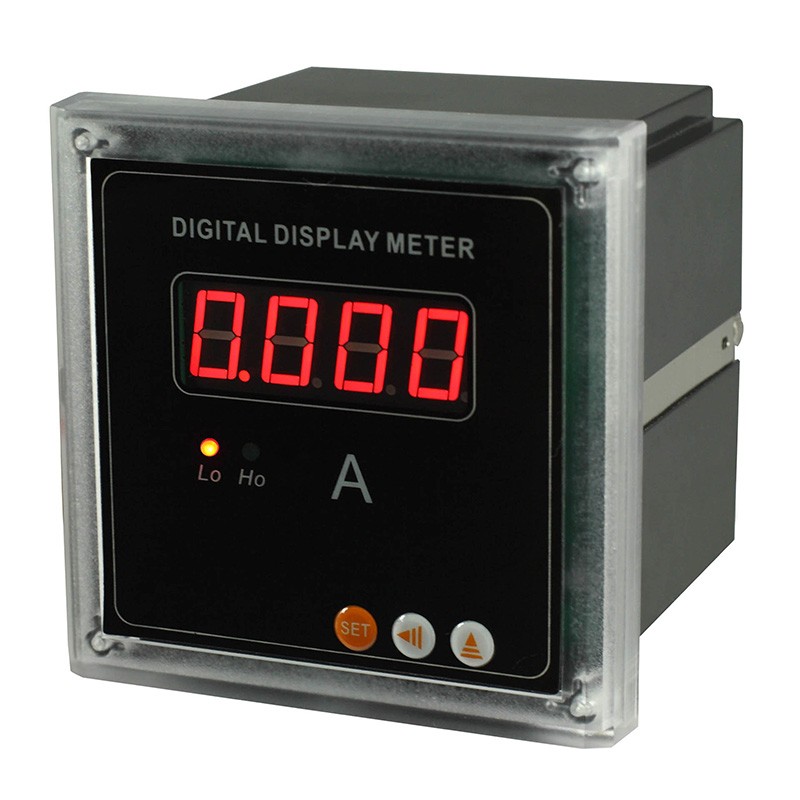

HY195系列數碼管顯示器，采用4位高顯LED數碼管顯示，通過RS-485數字接口送顯示數值，采用國際標準的modbus-rtu協議，可以與各種PLC、HMI、組態軟件實現組網。可選一路或二路繼電器報警輸出，實現上下限、上上限、下下限報警功能或遙控功能。
- 型號： HY195系列
一、產品簡介
HY195系列數碼管顯示器，采用4位高顯LED數碼管顯示，通過RS-485數字接口送顯示數值，采用國際標準的modbus-rtu協議，可以與各種PLC、HMI、組態軟件實現組網。可選一路或二路繼電器報警輸出，實現上下限、上上限、下下限報警功能或遙控功能。
二、技術參數
參數 | 性能 |
輔助電源 | 線性電源: AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V或DC10-36V；功耗＜3VA |
繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC |
RS485通訊 | RS485通訊接口，物理層隔離,符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200，數據格式N81、E81、O81、N82 |
顯示方式 | 數碼顯示：4位高亮度LED數碼管 |
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ |
安全 | 絕緣：信號、電源、輸出端子對殼電阻＞5MΩ 耐壓：信號輸入、電源、輸出間＞AC2KV |
三、用戶選型
3．1儀表外形尺寸及開孔尺寸
外型代號 | 外型尺寸(mm) | 開孔尺寸(mm) | 深度(mm) |
5 | 96×48 | 91×44 | 85 |
1 | 160×80 | 151×71 | 85 |
D | 48×48 | 45×45 | 85 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85 |
3．2命名方式
HY195T - ①K1 - ②
①、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。
②、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。
舉例：96×48外型，帶2路繼電器，型號為:HY195T-5K1-A。

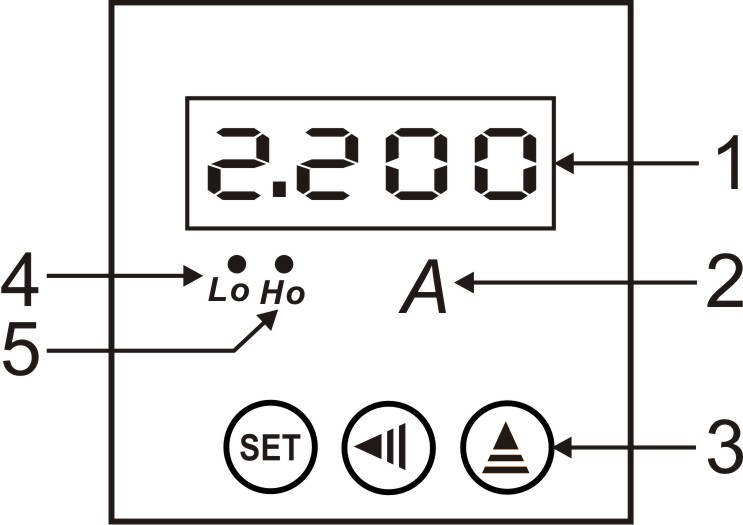

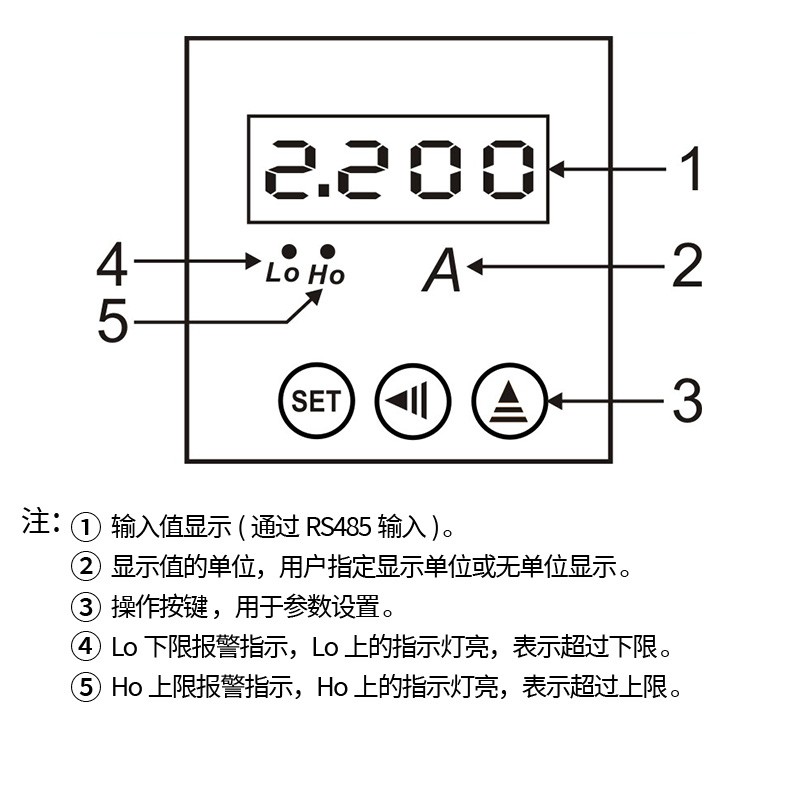

四、面板說明
①、輸入值顯示（通過RS485輸入）。
②、測量值的單位，用戶指定顯示單位或無單位顯示。
③、操作按鍵，用于參數設置。
④、Lo下限報警指示，Lo上的指示燈亮，表示超過下限。
⑤、Ho上限報警指示，Ho上的指示燈亮，表示超過上限。
五、面板按鍵操作
5．1 按鍵定義
功能鍵SET：用于進入菜單項，確認設置值。
位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。
增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。

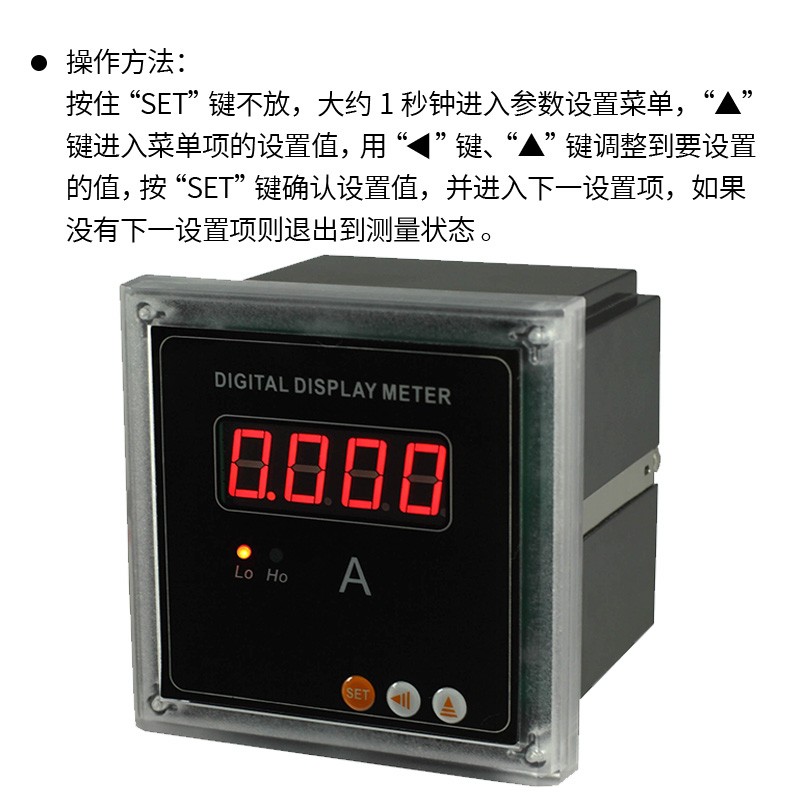

5．2 操作方法
按住“SET”鍵不放，大約1秒鐘進入參數設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。
六、參數設置
6．1 繼電器報警參數設置
6．2 繼電器報警方式設置
6．3 RS485通信參數設置

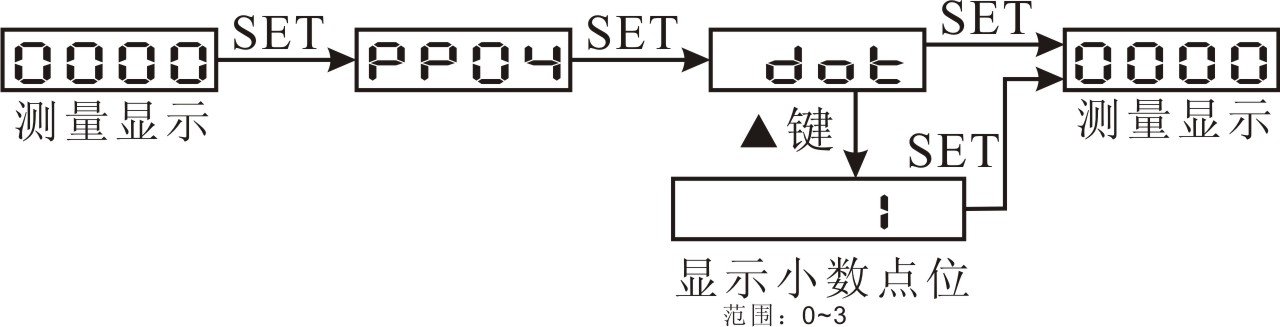

6．4 顯示小數點位置設置
七、功能模塊
7．1 RS485通訊
7．1．1 通信協議
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：
無校驗位、8個數據位、1個停止位；
奇校驗、8個數據位、1個停止位；
偶校驗、8個數據位、1個停止位；
無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
7．1．2 通信報文舉例：
(1) 寫顯示值(功能代碼10H)：寫入值4500，儀表地址為1。
主機寫數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 字節數 | 數據 | 校驗碼(低位在前) |
01H | 10H | 00H,00H | 00H,01H | 02H | 11H,94H | ABH,AFH |
顯示器回應數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 校驗碼 |
01H | 10H | 00H,00H | 00H,01H | 01H,C9H |
(2) 遙控繼電器命令(功能代碼05H)：遙控下限繼電器吸合，儀表地址為1。
主機寫數據幀：
地址 | 命令 | 繼電器地址 | 強置值 | 校驗碼(低位在前) |
01H | 05H | 00H,00H | FFH,00H | 8CH,3AH |
顯示器回應數據幀：
地址 | 命令 | 繼電器地址 | 強置值 | 校驗碼 |
01H | 05H | 00H,00H | FFH,00H | 8CH,3AH |
7．2．3 Modbus通信寄存器地址表
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 顯示值 | Short | R/W | 范圍：-1999~9999(有附號整數) |
1 | 顯示的小數點位置 | Short | R/W | 范圍：0~3 |
2 | 繼電器下限報警值 | Short | R/W | 范圍：-1999~9999(有附號整數) |
3 | 繼電器上限報警值 | Short | R/W | 范圍：-1999~9999(有附號整數) |
4 | 繼電器動作回差值 | Short | R/W | 范圍：0~9999 |
5 | 繼電器動作延時值 | Short | R/W | 范圍：0~250 |
6 | 繼電器的輸出狀態 | Short | R/W | 讀：繼電器狀態；寫：控制繼電器 |
說明：
繼電器的輸出狀態，讀：讀繼電器輸出狀態，從最低位起每一位代表一個繼電器的狀態，0為釋放，1為吸合；寫：設置繼電器的輸出狀態，從最低位起每一位代表一個繼電器的設置值，0為釋放，1為吸合。最低位起依次代表下限繼電器，上限繼電器。

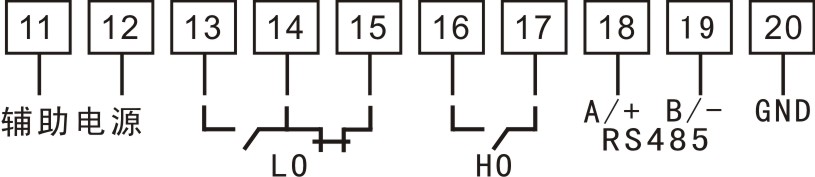

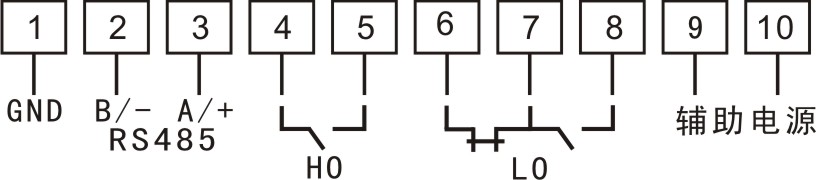

八、接線端子圖
外型：72×72、80×80、96×96、120×120 外型：160×80
外型：96×48 外型：48×48
說明：
1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。
2、HO為上限報警繼電器輸出，LO為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
