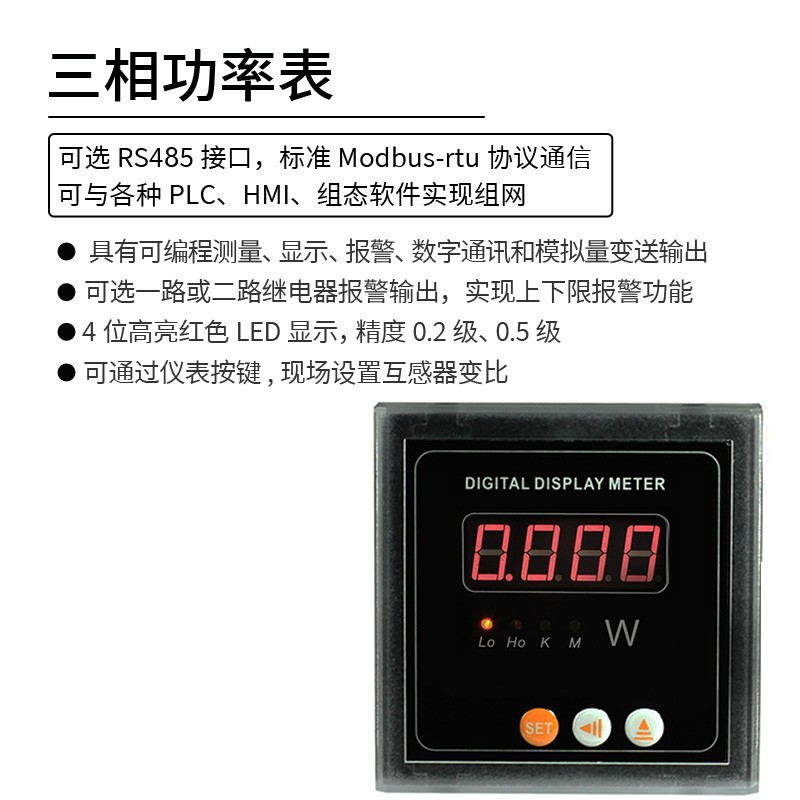

一、產品簡介HY194系列數顯三相交流功率表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等。互感器變比可通過儀表按鍵現場設置，使用方便靈活。4位高亮紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限報警功能；可選RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PL
HY194系列數顯三相交流功率表，是一種具有可編程測量、顯示、報警、數字通訊和模擬量變送輸出等功能的智能儀表，廣泛應用于變電站自動化、配電自動化、智能建筑、自動化生產線、測試臺等。互感器變比可通過儀表按鍵現場設置，使用方便靈活。
4位高亮紅色LED顯示；可選一路或二路繼電器報警輸出，實現上下限報警功能；可選RS-485數字通訊接口，采用國際標準MODBUS-RTU通訊協議，可與各種PLC、HMI、組態軟件實現組網；可選模擬量(DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等)變送輸出。
參數 | 性能 | ||
信號輸入 | 接線 | 三相三線或三相四線 | |
電壓 | 量程 | AC57.7V/AC100V/AC220V/AC450V等 | |
過載 | 持續:1.2倍，瞬時:2倍/1S | ||
功耗 | ＜1VA | ||
阻抗 | ＞380KΩ | ||
電流 | 量程 | AC10A/5A/1A | |
過載 | 持續：1.2倍，瞬時：10倍/5S | ||
功耗 | ＜1VA | ||
阻抗 | ＜20mΩ | ||
頻率 | 45-65HZ | ||
輔助電源 | 線性電源： AC220V±5%；功耗＜3VA 開關電源： AC/DC85-265V或DC10-36V；功耗＜3VA | ||
繼電器輸出 | 一路或二路輸出，觸點容量：1A/220VAC；1A/24VDC | ||
模擬量輸出 | DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等 | ||
RS485通訊 | RS485通訊接口，物理層隔離，符合國際標準的MODBUS-RTU協議 通訊波特率2400~19200，數據格式N81、E81、O81、N82 | ||
精度等級 | 0.2級、0.5級 | ||
顯示方式 | 數碼顯示：4位高亮度LED數碼管 | ||
環境 | 工作溫度：-10-55℃；儲存溫度：-20-75℃ | ||
安全 | 絕緣:信號、電源、輸出端子對殼電阻＞5MΩ 耐壓:信號輸入、電源、輸出間＞AC2KV | ||
說明：模擬量輸出與RS485通訊為兩選一，兩種功能不能同時選擇。
外型代號 | 外型尺寸 | 開孔尺寸 | 深度 |
A | 72×72 | 67×67 | 90 |
3 | 80×80 | 76×76 | 85 |
9 | 96×96 | 91×91 | 85 |
2 | 120×120 | 111×111 | 85 |
說明：48×48外形不帶RS485、模擬量輸出、繼電器報警等可選功能。
HY194①3 - ②K2 - ③④
①、功率表類型代號：有功功率代號為P，無功功率表代號為Q,視在功率代號為S。
②、外型代號：所選儀表尺寸的外形代號，具體見3.1外形代號列表。
③、模擬量變送輸出代號為D，RS485數字接口代號為R，無輸出為空。
④、繼電器報警輸出：一路繼電器輸出代號為A，二路繼電器輸出代號為A2，無繼電器輸出為空。
舉例：96×96外型三相有功功率表，帶RS485接口，型號為:HY194P3-9K1-R。

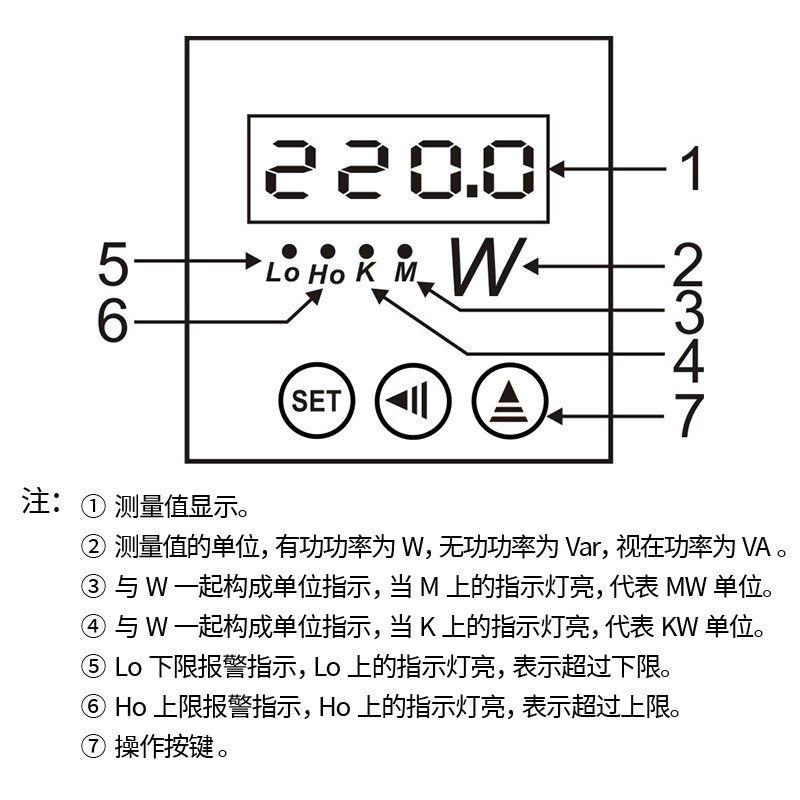

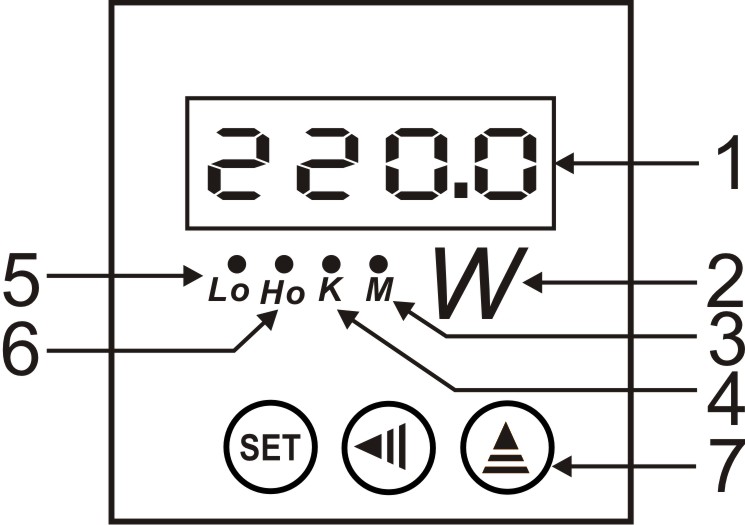

①、測量值顯示。
②、測量值的單位，有功功率為W，無功功率為Var，視在功率為VA.
③、與W一起構成單位指示，當M上的指示燈亮，代表MW單位。
④、與W一起構成單位指示，當K上的指示燈亮，代表KW單位。
⑤、Lo下限報警指示，Lo上的指示燈亮，表示超過下限。
⑥、Ho上限報警指示，Ho上的指示燈亮，表示超過上限。
⑦、操作按鍵。
功能鍵SET：用于進入菜單項，確認設置值。
位選鍵 ?：循環選定要設置的數碼管，選定的數碼管呈閃爍狀態。
增加鍵 ▲：改變閃爍位數碼管的數值(數碼管數值從0到9循環)。
按住“SET”鍵不放，大約1秒鐘進入?yún)?shù)設置菜單，“▲”鍵進入菜單項的設置值，用“?”鍵、“▲”鍵調整到要設置的值，按“SET”鍵確認設置值，并進入下一設置項，如果沒有下一設置項則退出到測量狀態。
(1) RS485通訊接口，異步半雙工模式。
(2) 通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。
(3) 數據格式：
無校驗位、8個數據位、1個停止位；
奇校驗、8個數據位、1個停止位；
偶校驗、8個數據位、1個停止位；
無校驗位、8個數據位、2個停止位。
國際標準Modbus-RTU協議，儀表地址：1~247；本機目前支持03H、04H讀命令，10H寫寄存器命令，03H、04H讀命令功能相同。
報文格式說明：
命令04H(或03H)：讀命令
主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：04H或03H讀命令，長度為 1個字節
數據地址：欲讀取的數據起始地址，占用 2個字節
數據長度：欲讀取的數據字長度
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼
1byte + 1byte + 1byte + nbyte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：04H或03H ，長度為 1個字節
數據長度：將要發送的數據字節長度
數據信息：讀取的數據，具體見儀表參數地址表
CRC16校驗碼：占用2個字節，低8位在前，高8位在后
命令10H ：寫命令
主機請求：地址 + 命令 + 起始地址 + 寄存器數 + 字節數 + 寫寄存器數據 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 1byte + nbyte + 2byte
地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
字節數：寫數據的字節數量
寫寄存器數據：寫入寄存器的數據
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
從機響應：地址 + 命令 + 起始地址 + 寄存器數 + CRC校驗碼
1byte + 1byte + 2byte + 2byte + 2byte
地址：為響應儀表地址碼，長度為 1個字節
命令：10H寫命令，長度為 1個字節
起始地址：欲寫的數據起始地址，占用 2個字節
寄存器數：欲寫的寄存器數量
CRC16校驗碼：低8位在前，高8位在后，占用2個字節
(1) 讀數據寄存器(功能代碼03H/04H)：讀電流值，電流4.500A，儀表地址為1。
主機讀數據幀：
地址 | 命令 | 起始地址(高位在前) | 寄存器數(高位在前) | 校驗碼(低位在前) |
01H | 04H | 00H,00H | 00H,01H | 31H,CAH |
儀表回應數據幀：
地址 | 命令 | 數據長度 | 數據段(2字節) | 校驗碼 |
01H | 04H | 02H | 08H,98H | BFH,5AH |
(2) 寫數據寄存器(功能代碼10H):設置電流變比CT=20，儀表地址為1。
主機寫數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 字節數 | 數據段 | 校驗碼 |
01H | 10H | 00H,11H | 00H,01H | 02H | 00H,14H | A5H,1EH |
儀表回應數據幀：
地址 | 命令 | 起始地址 | 寄存器數 | 校驗碼 |
01H | 10H | 00H,11H | 00H,01H | 51H,CCH |
地址 | 項目描述 | 數據類型 | 屬性 | 說明 |
0 | 有功功率值 | Short | R | 范圍:0~9999 |
1 | 無功功率值 | Short | R | 范圍:0~9999 |
2 | 視在功率值 | Short | R | 范圍:0~9999 |
3 | 功率符號指示 | Short | R | 范圍:0~9999 |
4 | A相電壓值 | Short | R | 范圍:0~9999 |
5 | B相電壓值 | Short | R | 范圍:0~9999 |
6 | C相電壓值 | Short | R | 范圍:0~9999 |
7 | A相電流值 | Short | R | 范圍:0~9999 |
8 | B相電流值 | Short | R | 范圍:0~9999 |
9 | C相電流值 | Short | R | 范圍:0~9999 |
10 | A相有功功率 | Short | R | 范圍:0~9999 |
11 | B相有功功率 | Short | R | 范圍:0~9999 |
12 | C相有功功率 | Short | R | 范圍:0~9999 |
13 | A相無功功率 | Short | R | 范圍:0~9999 |
14 | B相無功功率 | Short | R | 范圍:0~9999 |
15 | C相無功功率 | Short | R | 范圍:0~9999 |
16 | 電壓變比PT | Short | R/W | 范圍:1~9999 |
17 | 電流變比CT | Short | R/W | 范圍:1~9999 |
18 | 繼電器下限報警值 | Short | R/W | 范圍:0~9999 |
19 | 繼電器上限報警值 | Short | R/W | 范圍:0~9999 |
20 | 繼電器動作回差值 | Short | R/W | 范圍:0~9999 |
21 | 繼電器動作延時值 | Short | R/W | 范圍:0~250 |
說明：
(1) 讀出的電壓為二次側的電壓值，固定1位小數位，二次側的電壓值=讀出值/10，一次側的電壓值=讀出值×PT變比/10。
(2) 讀出的電流為二次側的電流值，固定3位小數位，二次側的電流值=讀出值/1000，一次側的電流值=讀出值×CT變比/1000。
(3) 讀出的功率為二次側的功率值，固定1位小數位，二次側的功率值=讀出值/10，一次側的功率值=讀出值×PT變比×CT變比/10。
(4) 功率符號指示，低字節的位BIT0、BIT1、BIT2、BIT3、BIT4、BIT5、BIT6、BIT7分別表示A相有功、B相有功、C相有功、總有功、A相無功、B相無功、C相無功、總無功的符號位，0表示正，1表示負。
(5) 繼電器的下限報警值、上限報警值、動作回差值為二次側的值，無小數。
說明：

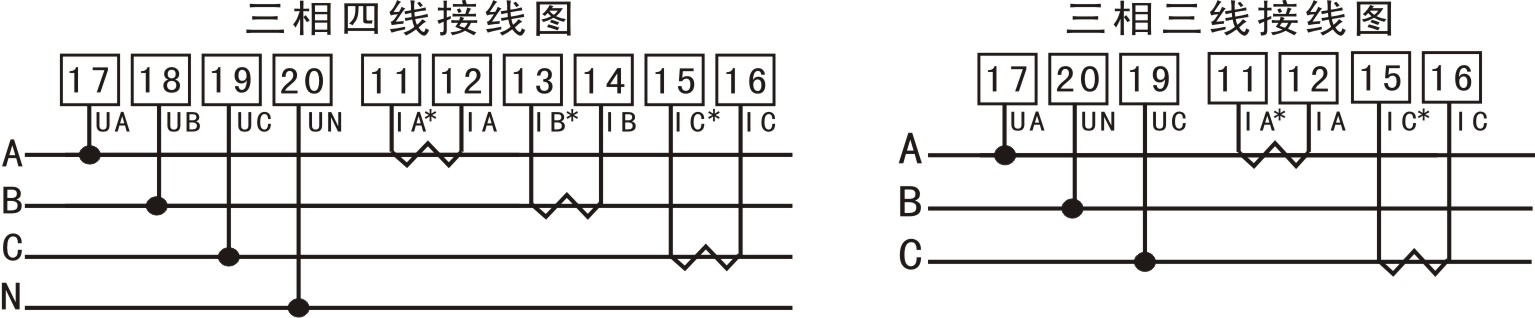

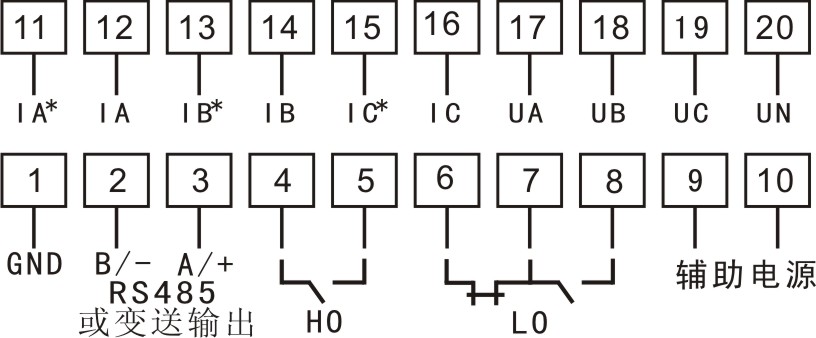

1、接線端子圖與產品背后實際接線端子圖不同時，請以產品背后接線端子圖為準。
2、HO為上限報警繼電器輸出，LO為下限報警繼電器輸出，儀表只帶一路繼電器輸出時，上限報警、下限報警都通過下限報警繼電器輸出。
