一、產品簡介

三相電壓變送器，通過專用電量芯片采樣，CPU 數字化處理，真有效值算法，高精度的測量三相電壓，隔離轉換成線性直流標準模擬信號輸出或RS485數字通信接口輸出。模擬量可選：DC0~20mA、DC4~20mA、DC0~5V、DC1~5V、DC0~10V等變送輸出；RS485數字通信接口，采用國際標準Modbus-rtu通信協議，可與各種PLC、HMI、組態軟件實現組網。

二、主要技術指標

三、外形尺寸

四、功能模塊

4.1 模擬量變送輸出

模擬量變送輸出可選：DC0～20mA、DC4～20mA、DC0～5V、DC0～10V等。模擬量變送輸出與輸入信號隔離，成線性對應關系，每路測量電壓對應一路模擬量變送輸出，廣泛用于PLC、DCS等數據采集。精度0.5%；電流輸出時，負載電阻＜500Ω、電壓輸出時，負載電阻＞100KΩ。

4.2 RS485通訊

4.2.1 通信協議

(1)  RS485通訊接口，異步半雙工模式。

(2)  通訊波特率2400、4800、9600、19200bps 可設置，出廠默認值為9600 bps。

(3)  數據格式：N81無校驗位、8個數據位、1個停止位； O81奇校驗、8個數據位、1個停止位；E81偶校驗、8個數據位、1個停止位；N82無校驗位、8個數據位、2個停止位。

國際標準Modbus-rtu協議，儀表地址：1~247可設；本機目前支持03H、04H讀命令，03H、04H讀命令功能相同，10H寫寄存器命令。通信參數通過上位機軟件設置或顯示面板設置。

報文格式說明：

命令04H(或03H)：讀命令

 主機請求： 地址 + 命令 + 數據地址 + 數據長度 + CRC校驗碼

                   1byte + 1byte + 2byte + 2byte + 2byte

地址：為所要查詢儀表地址碼，可以在 1~247內設置，占用 1個字節

命令：04H或03H讀命令，長度為 1個字節

數據地址：欲讀取的數據起始地址，占用 2個字節

數據長度：欲讀取的數據字長度

CRC16校驗碼：低8位在前，高8位在后，占用2個字節

從機響應： 地址 + 命令 + 數據長度 + 數據信息 + CRC校驗碼

                  1byte + 1byte + 1byte + nbyte + 2byte

地址：為響應儀表地址碼，長度為 1個字節

命令：04H或03H ，長度為 1個字節

數據長度：將要發送的數據字節長度

數據信息：讀取的數據，具體見儀表參數地址表

CRC16校驗碼：占用2個字節，低8位在前，高8位在后

4.2.2 通信報文舉例：

(1)  讀數據寄存器(功能代碼03H/04H)：讀三相電壓，A、B、C三相分別為220.0、221.2、220.5，儀表地址為1。

      主機讀數據幀(讀二次側整數數據)：

      儀表回應數據幀：

(2)  讀數據寄存器(功能代碼03H/04H)：讀A、B相電壓分別為220.0、221.2，儀表地址為1。

      主機讀數據幀(讀一次側float數據)：

      儀表回應數據幀：

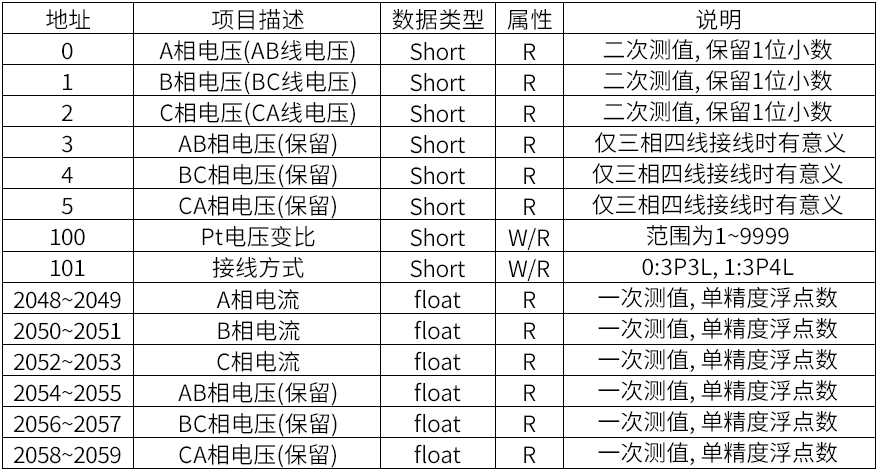

4.2.3 Modbus通信寄存器地址表

說明：

(1)  屬性中，R為只讀，W為只寫，W/R可讀可寫。

(2)  電壓二次側值=讀出值/10，一次側值=讀出值×Pt變比/10。單位為V。

(3)  float浮點數采用IEEE754格式，符號位1位(S)，指數位8位(E)，尾數位23位(F)，S EEEEEEEE FFFFFFFFFFFFFFFFFFFFFFF(31->0)。符號位：正數為0，負數為1；指位數偏移127；尾數表示小數加1。其表示為((-1)^S) * 2^(E-127) * (1+F/0x7fffff)。高位在前。

(4)  寄存器地址0,1,2,2048~2049,2050~2051,2052~2053三相四相接線方式，讀出的為相電壓，三相三線接線方式，讀出來的線電壓。

(5)  寄存器地址3,4,5,2054~2055,2056~2057,2058~2059僅三相四相接線方式，讀出的數據有意義。

4.3 顯示模塊

A、B、C三相LED指示燈，僅A指示燈亮，代表當前電壓為A相電壓；當A，B二指示燈同時亮，代表AB相線電壓。220.0為顯示的電壓值，單位為V，顯示值為二次側電壓值。通過“▼”鍵切換顯示的相。

五、編程操作

5.1按鍵定義

功能鍵SET：用于進入菜單項，選擇設置項。

移位鍵?：循環選定頁面內的數碼管，選定的數碼管呈閃爍狀態。

增加鍵▲：加閃爍位數碼管的數值(數字在0~9之間循環)。

5.2 編程操作中按鍵的使用

按“SET”鍵進入?yún)?shù)設置頁面，按“▲”進入?yún)?shù)值修改，通過“?”和“▲”來實現更改參數，用“SET”鍵確認并進入下一項參數設置。

5.3 設置參數說明

5.3.1 參數設置流程圖

通信參數設置流程圖：

5.3.1 儀表運行參數設置(長按“SET”鍵3秒進入)

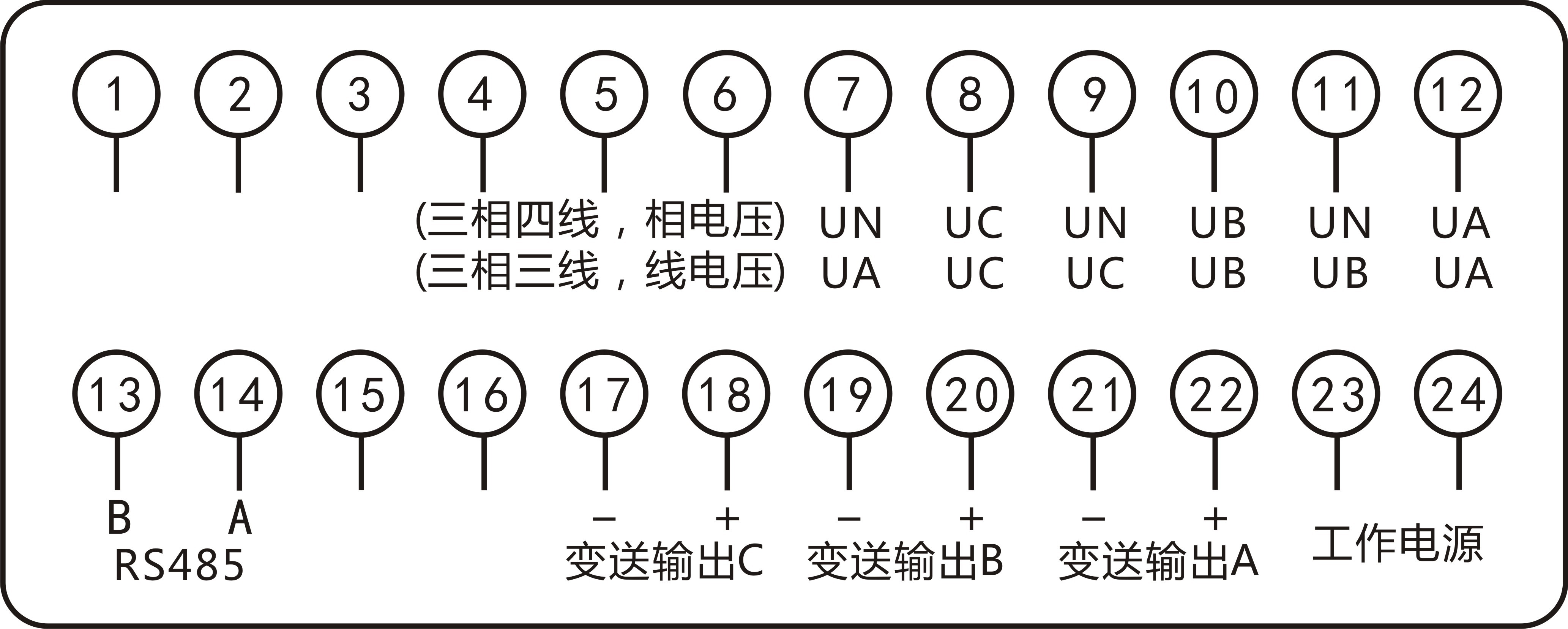

六、接線圖

說明：如與產品實物接線圖不一致，請以產品實物接線圖為準。

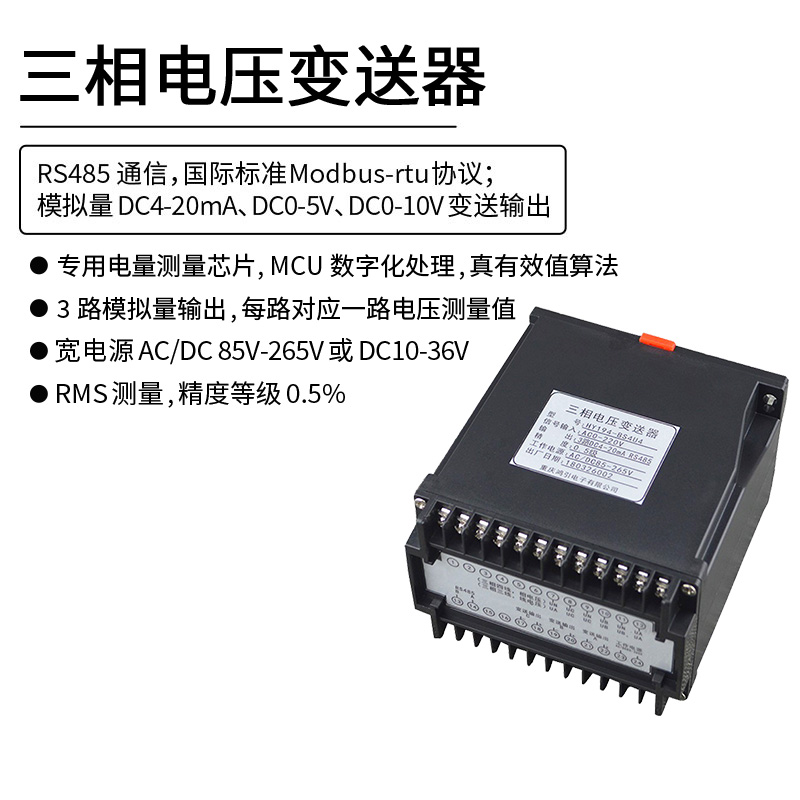

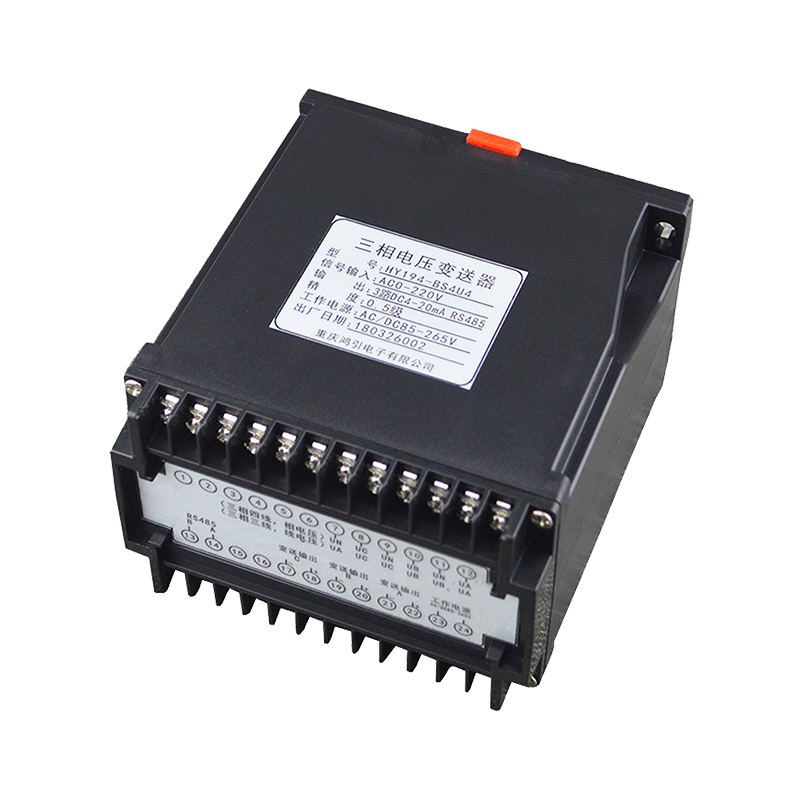

七、產品實物圖片

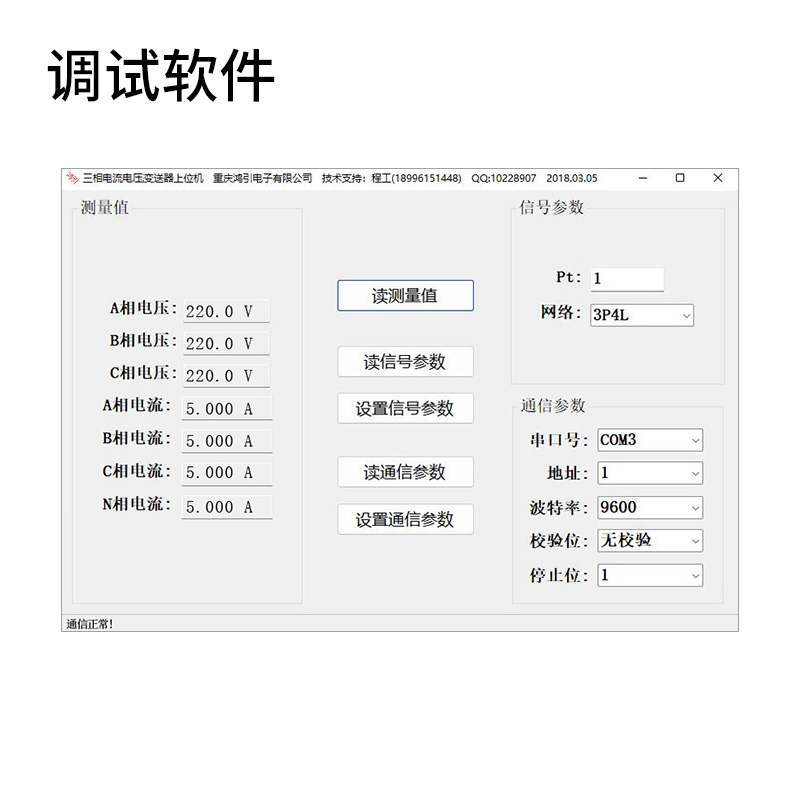

八、上位機調試軟件

通過上位機調試軟件，可以讀出三相電壓測量值；可以設置電壓變比，接線方式；可以設置電壓變送器的通信地址，波特率，數據格式等。上位機調試軟件界面：

用戶手冊

用戶手冊下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=49

參數設置軟件

參數設置軟件下載地址：http://hydz.com/download/showdownload.php?lang=cn&id=100
